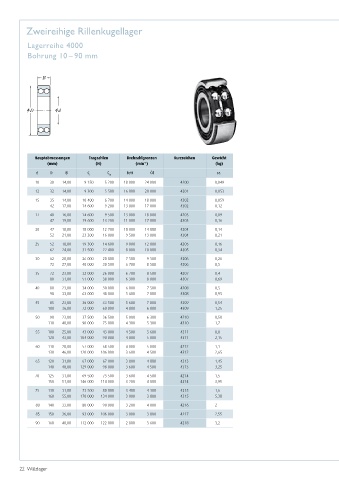

Page 22 - Wälzlager
P. 22
zweireihige rillenkugellager
lagerreihe 4000
Bohrung 10 – 90 mm
Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
(mm) (N) (min ) (kg)
–1
d D B C C Fett Öl ca.
r 0r
10 30 14,00 9 150 5 200 18 000 24 000 4200 0,049
12 32 14,00 9 300 5 500 16 000 20 000 4201 0,053
15 35 14,00 10 400 6 700 14 000 18 000 4202 0,059
42 17,00 14 600 9 200 13 000 17 000 4302 0,12
17 40 16,00 14 600 9 500 13 000 18 000 4203 0,09
47 19,00 19 600 13 200 11 000 17 000 4303 0,16
20 47 18,00 18 000 12 700 10 000 14 000 4204 0,14
52 21,00 23 200 16 000 9 500 13 000 4304 0,21
25 52 18,00 19 300 14 600 9 000 12 000 4205 0,16
62 24,00 31 500 22 400 8 000 10 000 4305 0,34
30 62 20,00 26 000 20 800 7 500 9 500 4206 0,26
72 27,00 40 000 30 500 6 700 8 500 4306 0,5
35 72 23,00 32 000 26 000 6 700 8 500 4207 0,4
80 31,00 51 000 38 000 6 300 8 000 4307 0,69
40 80 23,00 34 000 30 000 6 000 7 500 4208 0,5
90 33,00 63 000 48 000 5 600 7 000 4308 0,95
45 85 23,00 36 000 33 500 5 600 7 000 4209 0,54
100 36,00 72 000 60 000 4 800 6 000 4309 1,25
50 90 23,00 37 500 36 500 5 000 6 300 4210 0,58
110 40,00 90 000 75 000 4 300 5 300 4310 1,7
55 100 25,00 43 000 43 000 4 500 5 600 4211 0,8
120 43,00 104 000 90 000 4 000 5 000 4311 2,15
60 110 28,00 57 000 58 500 4 000 5 000 4212 1,1
130 46,00 120 000 106 000 3 600 4 500 4312 2,65
65 120 31,00 67 000 67 000 3 800 4 800 4213 1,45
140 48,00 129 000 98 000 3 600 4 500 4313 3,25
70 125 31,00 69 500 73 500 3 600 4 500 4214 1,5
150 51,00 146 000 114 000 3 200 4 000 4314 3,95
75 130 31,00 73 500 80 000 3 400 4 300 4215 1,6
160 55,00 170 000 134 000 3 000 3 800 4315 5,38
80 140 33,00 80 000 90 000 3 200 4 000 4216 2
85 150 36,00 93 000 106 000 3 000 3 800 4217 2,55
90 160 40,00 112 000 122 000 2 800 3 600 4218 3,2
22 Wälzlager
