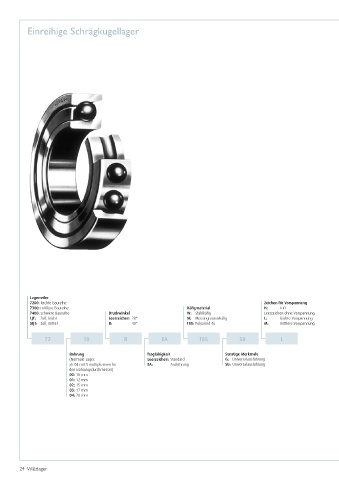

einreihige Schrägkugellager
Lagerreihe
7200: leichte Baureihe Zeichen für Vorspannung
7300: mittlere Baureihe Käfigmaterial N: Luft
7400: schwere Baureihe Druckwinkel W: Stahlkäfig Leerzeichen: ohne Vorspannung
LJT: Zoll, leicht Leerzeichen: 20° M: Messingmassivkäfig L: leichte Vorspannung
MJT: Zoll, mittel B: 40° T85: Polyamid 46 M: mittlere Vorspannung
72 10 B EA T85 SU L
Bohrung Tragfähigkeit Sonstige Merkmale
(Normale Lager: Leerzeichen: Standard G: Universalausführung
ab 04 mit 5 multiplizieren für EA: Ausführung SU: Universalausführung
den Bohrungsdurchmesser)
00: 10 mm
01: 12 mm
02: 15 mm
03: 17 mm
04: 20 mm
