Berechnung

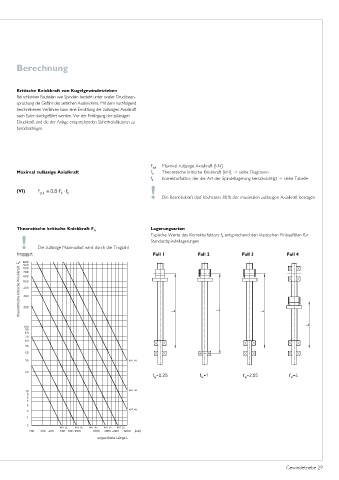

Kritische Knickkraft von Kugelgewindetrieben
Bei schlanken Bauteilen wie Spindeln besteht unter axialer Druckbean-
spruchung die Gefahr des seitlichen Ausknickens. Mit dem nachfolgend
beschriebenen Verfahren kann eine Ermittlung der zulässigen Axialkraft
nach Euler durchgeführt werden. Vor der Festlegung der zulässigen
Druckkraft sind die der Anlage entsprechenden Sicherheitsfaktoren zu
berücksichtigen.
F zul Maximal zulässige Axialkraft [kN]
Maximal zulässige Axialkraft F k Theoretische kritische Knickkraft [kN], siehe Diagramm
f k Korrekturfaktor, der die Art der Spindellagerung berücksichtigt siehe Tabelle
! Die Betriebskraft darf höchstens 80 % der maximalen zulässigen Axialkraft betragen
(VI)
Theoretische kritische Knickkraft F k Lagerungsarten
Typische Werte des Korrekturfaktors f entsprechend den klassischen Einbaufällen für
k
! Die zulässige Maximallast wird durch die Tragzahl Standardspindellagerungen.
begrenzt. Fall 1 Fall 2 Fall 3 Fall 4
F k
theorethische kritsche Knickkraft
ungestützte Länge L
