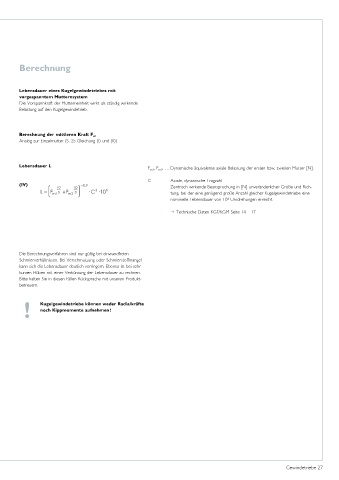

Page 27 - Gewindetriebe

Berechnung

Lebensdauer eines Kugelgewindetriebes mit
vorgespanntem Mutternsystem
Die Vorspannkraft der Mutterneinheit wirkt als ständig wirkende
Belastung auf den Kugelgewindetrieb.

Berechnung der mittleren Kraft F m
Analog zur Einzelmutter (S. 25 Gleichung (I) und (II))

Lebensdauer L
F , F , … Dynamische äquivalente axiale Belastung der ersten bzw. zweiten Mutter [N].
m2
m1
C Axiale, dynamische Tragzahl
(IV)
Zentrisch wirkende Beanspruchung in [N] unveränderlicher Größe und Rich-
tung, bei der eine genügend große Anzahl gleicher Kugelgewindetriebe eine
nominelle Lebensdauer von 10 Umdrehungen erreicht.
6
Technische Daten KGF/KGM Seite 14 – 17

Die Berechnungsverfahren sind nur gültig bei einwandfreien
Schmierverhältnissen. Bei Verschmutzung oder Schmierstoffmangel
kann sich die Lebensdauer deutlich verringern. Ebenso ist bei sehr
kurzen Hüben mit einer Verkürzung der Lebensdauer zu rechnen.
Bitte halten Sie in diesen Fällen Rücksprache mit unseren Produkt-
betreuern.

! Kugelgewindetriebe können weder Radialkräfte
noch Kippmomente aufnehmen !

Gewindetriebe 27
