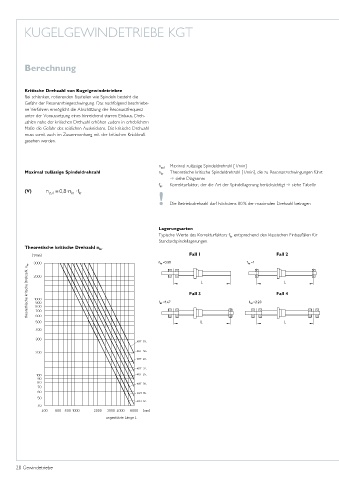

Page 28 - Gewindetriebe

KUGELGEWINDETRIEBE KGT

Berechnung

Kritische Drehzahl von Kugelgewindetrieben
Bei schlanken, rotierenden Bauteilen wie Spindeln besteht die
Gefahr der Resonanzbiegeschwingung. Das nachfolgend beschriebe-
ne Verfahren ermöglicht die Abschätzung der Resonanzfrequenz
unter der Voraussetzung eines hinreichend starren Einbaus. Dreh-
zahlen nahe der kritischen Drehzahl erhöhen zudem in erheblichem
Maße die Gefahr des seitlichen Ausknickens. Die kritische Drehzahl
muss somit auch im Zusammenhang mit der kritischen Knickkraft
gesehen werden.

n zul Maximal zulässige Spindeldrehzahl [1/min]
Maximal zulässige Spindeldrehzahl n kr Theoretische kritische Spindeldrehzahl [1/min], die zu Resonanzschwingungen führt
siehe Diagramm
f kr Korrekturfaktor, der die Art der Spindellagerung berücksichtigt siehe Tabelle
(V)
! Die Betriebsdrehzahl darf höchstens 80 % der maximalen Drehzahl betragen

Lagerungsarten
Typische Werte des Korrekturfaktors f entsprechend den klassischen Einbaufällen für
kr
Standardspindellagerungen.
Theoretische kritische Drehzahl n kr
Fall 1 Fall 2

n kr
theorethische kritsche Drehzahl Fall 3 Fall 4

ungestützte Länge L
