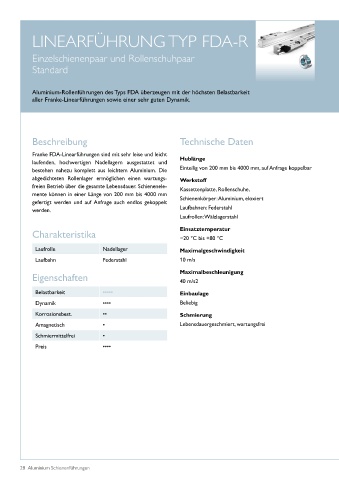

LINEARFÜHRUNG TYP FDA-R

Einzelschienenpaar und Rollenschuhpaar
Standard

Aluminium-Rollenführungen des Typs FDA überzeugen mit der höchsten Belastbarkeit
aller Franke-Linearführungen sowie einer sehr guten Dynamik.

Beschreibung Technische Daten

Franke FDA-Linearführungen sind mit sehr leise und leicht
laufenden, hochwertigen Nadellagern ausgestattet und Hublänge
bestehen nahezu komplett aus leichtem Aluminium. Die Einteilig von 200 mm bis 4000 mm, auf Anfrage koppelbar
abgedichteten Rollenlager ermöglichen einen wartungs- Werkstoff
freien Betrieb über die gesamte Lebensdauer. Schienenele- Kassettenplatte, Rollenschuhe,
mente können in einer Länge von 200 mm bis 4000 mm Schienenkörper: Aluminium, eloxiert
gefertigt werden und auf Anfrage auch endlos gekoppelt
werden. Laufbahnen: Federstahl
Laufrollen: Wälzlagerstahl

Einsatztemperatur
Charakteristika −20 °C bis +80 °C

Laufrolle Nadellager Maximalgeschwindigkeit
Laufbahn Federstahl 10 m/s

Maximalbeschleunigung
Eigenschaften 40 m/s2

Belastbarkeit ••••• Einbaulage

Dynamik •••• Beliebig
Korrosionsbest. •• Schmierung
Amagnetisch • Lebensdauergeschmiert, wartungsfrei

Schmiermittelfrei •
Preis ••••
