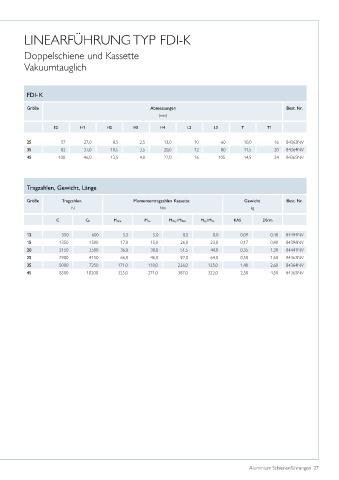

Page 27 - Aluminium Schienenführungen

LINEARFÜHRUNG TYP FDI-K

Doppelschiene und Kassette

Vakuumtauglich

FDI-K

Größe Abmessungen Best. Nr.
(mm)
E2 H1 H2 H3 H4 L2 L3 T T1

25 57 27,0 8,5 2,5 13,0 10 60 10,0 16 84363NV
35 82 37,0 10,5 3,5 20,0 12 80 11,5 20 84364NV
45 100 46,0 13,5 4,0 22,0 16 105 14,5 24 84365NV

Tragzahlen, Gewicht, Länge

Größe Tragzahlen Momententragzahlen Kassette Gewicht Best. Nr.
N Nm kg

C C 0 M 0cx M cx M 0cy /M 0cz M cy /M cz KAS DS/ m

12 550 600 5,5 5,0 8,5 8,0 0,09 0,40 84494NV
15 1350 1500 17,0 15,0 26,0 23,0 0,17 0,80 84396NV
20 2150 2500 36,0 30,0 51,5 44,0 0,35 1,30 84441NV
25 2900 4150 66,0 46,0 92,0 64,0 0,50 1,60 84363NV
35 5000 7250 171,0 118,0 226,0 125,0 1,40 2,60 84364NV
45 8500 10200 325,0 271,0 387,0 322,0 2,50 4,50 84365NV

Aluminium Schienenführungen 27
