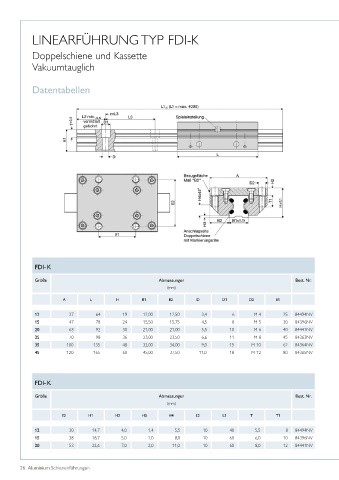

Page 26 - Aluminium Schienenführungen

LINEARFÜHRUNG TYP FDI-K

Doppelschiene und Kassette

Vakuumtauglich

Datentabellen

FDI-K

Größe Abmessungen Best. Nr.
(mm)

A L H B1 B2 D D1 D2 E1

12 37 64 19 12,00 12,50 3,4 6 M 4 25 84494NV
15 47 78 24 15,50 15,75 4,5 8 M 5 30 84396NV
20 63 92 30 21,00 21,00 5,5 10 M 6 40 84441NV
25 70 98 36 23,00 23,50 6,6 11 M 8 45 84363NV
35 100 135 48 32,00 34,00 9,0 15 M 10 62 84364NV
45 120 165 60 45,00 37,50 11,0 18 M 12 80 84365NV

FDI-K

Größe Abmessungen Best. Nr.
(mm)
E2 H1 H2 H3 H4 L2 L3 T T1

12 30 14,7 4,0 1,4 5,5 10 40 5,5 8 84494NV
15 38 18,7 5,0 2,0 8,0 10 60 6,0 10 84396NV
20 53 22,6 7,0 2,0 11,0 10 60 8,0 12 84441NV
