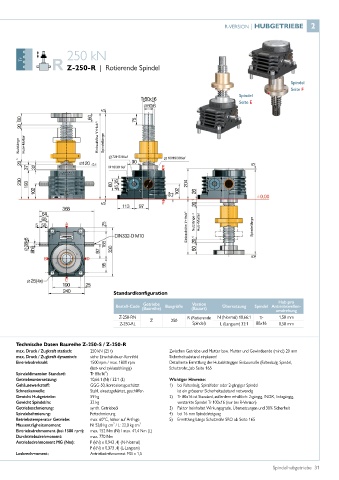

Page 31 - Spindelhubgetriebe

R-VERSION | HUBGETRIEBE 2

250 kN

Z-250-R | Rotierende Spindel

Spindel
Seite F
Spindel
Seite E

1)

Nutzlänge Hub+Mutter Einbauhöhe Y+Hub 1) Spindellänge

72H7/4tief
1) 60H9/30tief
M16/30 tief

1)
Einbauhöhe Y+Hub 1) 1) Nutzlänge = Hub+Mutter Spindellänge

Standardkonfiguration
Hub pro
Getriebe
Version
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
Z-250-RN Z 250 R (Rotierende N (Normal) 10,66:1 Tr 1,50 mm
Z-250-RL Spindel) L (Langsam) 32:1 80x16 0,50 mm

Technische Daten Baureihe Z-250-S / Z-250-R
max. Druck / Zugkraft statisch: 250 kN (25 t) Zwischen Getriebe und Mutter bzw. Mutter und Gewindeende (mind.) 20 mm
max. Druck / Zugkraft dynamisch: siehe Einschaltdauer-Kennfeld Sicherheitsabstand einplanen!
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel,
(last- und zyklusabhängig) Schutzrohr...)ab Seite 165
Spindeldimension Standard: Tr 80x16²)
Getriebeuntersetzung: 10,66:1 (N) / 32:1 (L) Wichtiger Hinweise:
Gehäusewerkstoff: GGG-50, korrosionsgeschützt 1) bei Faltenbalg, Spiralfeder oder 2-gängiger Spindel
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen ist ein grösserer Sicherheitsabstand notwendig
Gewicht Hubgetriebe: 59 kg 2) Tr 80x16 ist Standard, außerdem erhältlich: 2-gängig, INOX, linksgängig,
Gewicht Spindel/m: 32 kg verstärkte Spindel Tr 100x16 (nur bei R-Version)
Getriebeschmierung: synth. Getriebeöl 3) Faktor beinhaltet Wirkungsgrade, Übersetzungen und 30% Sicherheit
Spindelschmierung: Fettschmierung 4) bei 16 mm Spindelsteigung
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage 5) Ermittlung Länge Schutzrohr SRO ab Seite 165
Massenträgheitsmoment: N: 53,8 kg cm² / L: 22,0 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 152 Nm (N) / max. 41,4 Nm (L)
Durchtriebsdrehmoment: max. 770 Nm
Antriebsdrehmoment MG (Nm): F (kN) x 0,943 ,4) (N-Normal)
F (kN) x 0,373 ,4) (L-Langsam)
Losbrechmoment: Antriebsdrehmoment MG x 1,5

Spindelhubgetriebe 31
