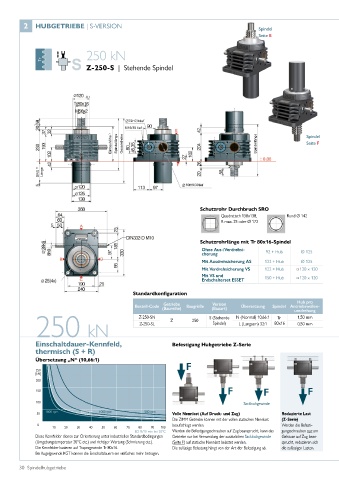

Page 30 - Spindelhubgetriebe

2 HUBGETRIEBE | S-VERSION Spindel
Seite E

250 kN

Z-250-S | Stehende Spindel

72H7/4tief
1)
M16/30 tief
Einbauhöhe 1) Spindellänge Gesamthöhe Spindellänge Spindel
Seite F

SRO 5) Länge

60H9/30tief

Schutzrohr Durchbruch SRO
Quadratisch 138x138, Rund Ø 142
R max. 25 oder Ø 172

Schutzrohrlänge mit Tr 80x16-Spindel
Ohne Aus-/Verdrehsi-
cherung 92 + Hub Ø 125
Mit Ausdrehsicherung AS 122 + Hub Ø 125
Mit Verdrehsicherung VS 122 + Hub ■■ 120 x 120
Mit VS und 150 + Hub ■■ 120 x 120
Endschalterset ESSET

Standardkonfiguration
Hub pro
Getriebe
Version
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
Z-250-SN Z 250 S (Stehende N (Normal) 10,66:1 Tr 1,50 mm
250 kN Z-250-SL Spindel) L (Langsam) 32:1 80x16 0,50 mm
Einschaltdauer-Kennfeld, Befestigung Hubgetriebe Z-Serie
thermisch (S + R)
Übersetzung „N“ (10,66:1)
F
250
[kN]
200
F F
150 F

100 Sacklochgewinde
50 Volle Nennlast (Auf Druck- und Zug) Reduzierte Last
Die ZIMM Getriebe können mit der vollen statischen Nennlast (Z-Serie)
0 beaufschlagt werden. Werden die Befesti-
10 20 30 40 50 60 70 80 90 100
ED %/10 min bei 20°C Werden die Befestigungsschrauben auf Zug beansprucht, kann das gungsschrauben nur am
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen Getriebe nur bei Verwendung der zusätzlichen Sacklochgewinde Gehäuse auf Zug bean-
(Umgebungstemperatur 20°C etc.) und richtiger Wartung (Schmierung etc.). (Seite F) auf statische Nennlast belastet werden. sprucht, reduzieren sich
Die Kennfelder basieren auf Trapezgewinde Tr 80x16. Die zulässige Belastung hängt von der Art der Befestigung ab. die zulässigen Lasten.
Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.

30 Spindelhubgetriebe
