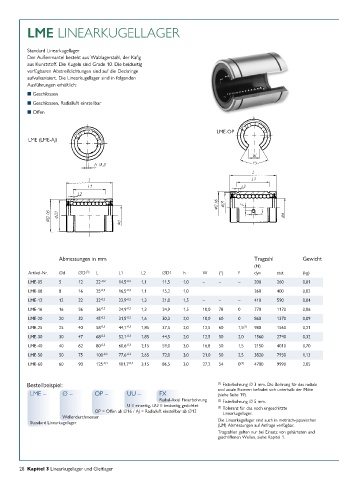

LME LINEARKUGELLAGER
Standard Linearkugellager
Der Außenmantel besteht aus Wälzlagerstahl, der Käfig
aus Kunststoff. Die Kugeln sind Grade 10. Die beidseitig
verfügbaren Abstreifdichtungen sind auf die Deckringe
aufvulkanisiert. Die Linearkugellager sind in folgenden
Ausführungen erhältlich:
n Geschlossen
n Geschlossen, Radialluft einstellbar
n Offen
LME-OP
LME (LME-AJ)
Abmessungen in mm Tragzahl Gewicht
(N)
Artikel-Nr. ∅d ∅D L L1 L2 ∅D1 h W (°) F dyn stat. (kg)
(3)
LME-05 5 12 22 -0,2 14,5 -0,2 1,1 11,5 1,0 – – – 200 260 0,01
LME-08 8 16 25 -0,2 16,5 -0,2 1,1 15,2 1,0 260 400 0,02
LME-12 12 22 32 -0,2 22,9 -0,2 1,3 21,0 1,5 – – – 410 590 0,04
LME-16 16 26 36 -0,2 24,9 -0,2 1,3 24,9 1,5 10,0 78 0 770 1170 0,06
LME-20 20 32 45 -0,2 31,5 -0,2 1,6 30,3 2,0 10,0 60 0 860 1370 0,09
LME-25 25 40 58 -0,3 44,1 -0,3 1,85 37,5 2,0 12,5 60 1,5 (1) 980 1560 0,21
LME-30 30 47 68 -0,3 52,1 -0,3 1,85 44,5 2,0 12,5 50 2,0 1560 2740 0,32
LME-40 40 62 80 -0,3 60,6 -0,3 2,15 59,0 3,0 16,8 50 1,5 2150 4010 0,70
LME-50 50 75 100 -0,3 77,6 -0,3 2,65 72,0 3,0 21,0 50 2,5 3820 7930 1,13
LME-60 60 90 125 -0,4 101,7 -0,4 3,15 86,5 3,0 27,2 54 0 (2) 4700 9990 2,05
Bestellbeispiel: (1) Fixierbohrung ∅ 3 mm. Die Bohrung für das radiale
LME – ∅ – OP – UU – FX und axiale Fixieren befindet sich unterhalb der Mitte
(siehe Seite 19).
Radial-Axial Fixierbohrung (2) Fixierbohrung ∅ 5 mm.
U = einseitig, UU = beidseitig gedichtet (3) Toleranz für das noch ungeschlitzte
OP = Offen ab ∅16 / AJ = Radialluft einstellbar ab ∅12 Linearkugellager.
Wellendurchmesser
Standard Linearkugellager Die Linearkugellager sind auch in metrisch-japanischen
(LM) Abmessungen auf Anfrage verfügbar.
Tragzahlen gelten nur bei Einsatz von gehärteten und
geschliffenen Wellen, siehe Kapitel 1.
28 Kapitel 3 Linearkugellager und Gleitlager
