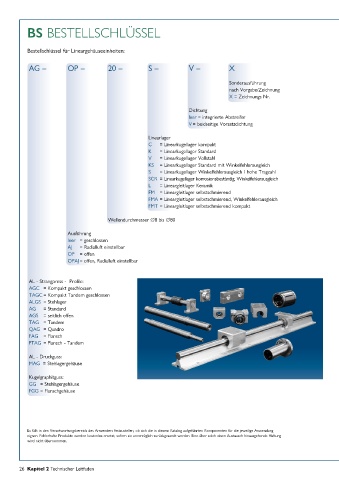

BS BESTELLSCHLÜSSEL

Bestellschlüssel für Lineargehäuseeinheiten:

AG – OP – 20 – S – V – X

Sonderausführung
nach Vorgabe/Zeichnung
X = Zeichnungs Nr.

Dichtung
leer = integrierte Abstreifer
V = beidseitige Vorsatzdichtung

Linearlager
C = Linearkugellager kompakt
K = Linearkugellager Standard
V = Linearkugellager Vollstahl
KS = Linearkugellager Standard mit Winkelfehlerausgleich
S = Linearkugellager Winkelfehlerausgleich / hohe Tragzahl
SCR = Linearkugellager korrosionsbeständig, Winkelfehlerausgleich
L = Lineargleitlager Keramik
FM = Lineargleitlager selbstschmierend
FMA = Lineargleitlager selbstschmierend, Winkelfehlerausgleich
FMT = Lineargleitlager selbstschmierend kompakt

Wellendurchmesser ∅8 bis ∅80
Ausführung
leer = geschlossen
AJ = Radialluft einstellbar
OP = offen
OPAJ = offen, Radialluft einstellbar

AL - Strangpress - Profile:
AGC = Kompakt geschlossen
TAGC = Kompakt Tandem geschlossen
ALGS = Stehlager
AG = Standard
AGS = seitlich offen
TAG = Tandem
QAG = Quadro
FAG = Flansch
FTAG = Flansch - Tandem

AL - Druckguss:
MAG = Stehlagergehäuse

Kugelgraphitguss:
GG = Stehlagergehäuse
FGG = Flanschgehäuse

Es fällt in den Verantwortungsbereich des Anwenders festzustellen, ob sich die in diesem Katalog aufgeführten Komponenten für die jeweilige Anwendung
eignen. Fehlerhafte Produkte werden kostenlos ersetzt, sofern sie unverzüglich zurückgesandt werden. Eine über solch einen Austausch hinausgehende Haftung
wird nicht übernommen.
