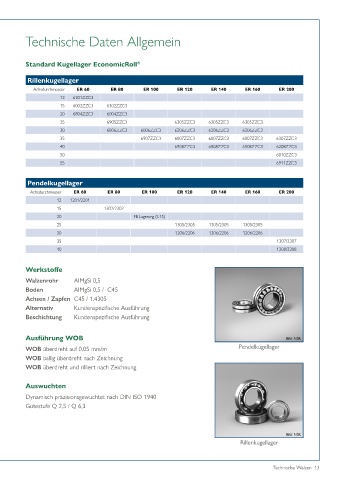

P. 13

DL-W
























           EconomicRoll  mit durchgehender Achse/Welle
                          ®
                                   ER 60      ER 80     ER 100     ER 120     ER 140     ER 160     ER 200
           D (mm)                    60        80         100        120       140        160        200
           d1 (mm)                   31        40         53         60         60         60        77
           Lagersitz ø (mm)          32        42         55         62         62         62        80
           DW (mm)                 12/15/20  15/20/25/30  30/35   25/30/35/40  25/30/35/40  25/30/35/40  35/40/50/55
           L, WOB, l, M                                           frei wählbar





          Tänzerwalze
























                          ®
           EconomicRoll  mit Fest- und Loslagerbolzen
                                   ER 60      ER 80     ER 100     ER 120     ER 140     ER 160     ER 200
           D (mm)                    60         80        100        120       140        160        200
           d1 (mm)                   31         40        53         60         60         60        77
           Lagersitz ø (mm)          32         42        55         62         62         62        80
           DW (mm)                 12/15/20  15/20/25/30  30/35   25/30/35/40  25/30/35/40  25/30/35/40  35/40/50/55
           L, WOB, l, M, SW                                       frei wählbar










                                                                                                 Technische Walzen  13
