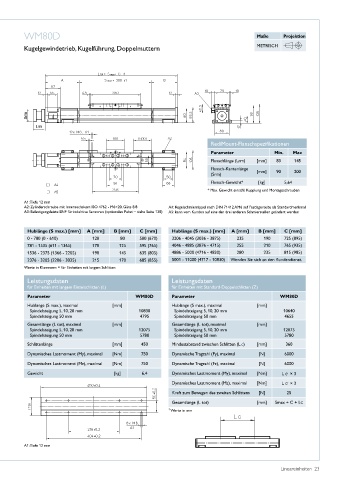

WM80D Maße Projektion

Kugelgewindetrieb, Kugelführung, Doppelmuttern METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 83 145
Flansch-Kantenlänge [mm] 90 200
(Srm)
Flansch-Gewicht* [kg] 5,64
* Max� Gewicht einschl� Kupplung und Montageschrauben

A1: Tiefe 12 mm
A2: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8 A4: Kegelschmiernippel nach DIN 71412 AM6 auf Festlagerseite als Standardmerkmal
A3: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138) A5: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden

Hublänge (S max.) [mm] A [mm] B [mm] C [mm] Hublänge (S max.) [mm] A [mm] B [mm] C [mm]
0 - 780 (0 - 610) 120 80 500 (670) 3206 - 4045 (3036 - 3875) 235 190 725 (895)
781 - 1535 (611 - 1365) 170 125 595 (765) 4046 - 4885 (3876 - 4715) 255 210 765 (935)
1536 - 2375 (1366 - 2205) 190 145 635 (805) 4886 - 5000 (4716 - 4830) 280 235 815 (985)
2376 - 3205 (2206 - 3035) 215 170 685 (855) 5001 - 11000 (4717 - 10830) Wenden Sie sich an den Kundendienst�
Werte in Klammern = für Einheiten mit langem Schlitten

Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter WM80D Parameter WM80D
Hublänge (S max�), maximal [mm] Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 10, 20 mm 10830 Spindelsteigung 5, 10, 20 mm 10640
Spindelsteigung 50 mm 4795 Spindelsteigung 50 mm 4655
Gesamtlänge (L tot), maximal [mm] Gesamtlänge (L tot), maximal [mm]
Spindelsteigung 5, 10, 20 mm 12075 Spindelsteigung 5, 10, 20 mm 12075
Spindelsteigung 50 mm 5780 Spindelsteigung 50 mm 5780
Schlittenlänge [mm] 450 Mindestabstand zwischen Schlitten (L C) [mm] 360
Dynamisches Lastmoment (My), maximal [Nm] 750 Dynamische Tragzahl (Fy), maximal [N] 6000
Dynamisches Lastmoment (Mz), maximal [Nm] 750 Dynamische Tragzahl (Fz), maximal [N] 6000
Gewicht [kg] 6,4 Dynamisches Lastmoment (My), maximal [Nm] L C 1 × 3
Dynamisches Lastmoment (Mz), maximal [Nm] L C 1 × 3

Kraft zum Bewegen des zweiten Schlittens [N] 25
Gesamtlänge (L tot) [mm] Smax + C + LC
1 Werte in mm

A1: Tiefe 12 mm
